在電力設備和電機制造領域，硅鋼片也稱電工鋼片 ( 帶 )作為關鍵材料，其涂層絕緣性能的優劣直接關系到設備的效率與安全性。絕緣電阻測試，作為評估硅鋼片表面絕緣涂層質量的一項重要手段，對于確保電機、變壓器等產品的長期穩定運行至關重要。本文將深入淺出地介紹硅鋼片絕緣電阻的測試方法、重要性，測試的基本原理及操作中的注意事項，為相關領域的專業人士和愛好者提供一份全面的科普指南。

一、硅鋼片絕緣涂層的重要性

硅鋼片，以其低鐵損和高磁導率特性，在電力變壓器、電動機等電器設備中廣泛用作核心磁性材料。然而，為減少渦流損耗和提高效率，硅鋼片通常會被涂覆一層絕緣涂層。這層薄薄的涂層不僅能夠顯著降低能量損失，還能防止電磁干擾，增強設備的絕緣性能，保障運行安全。

圖1-1 硅鋼板

圖1-2 硅鋼片（帶）

二、絕緣電阻測試原理

絕緣電阻測試基于歐姆定律，即電流通過任何材料時，其大小與材料兩端的電壓成正比，與材料的電阻成反比。在硅鋼片涂層測試中，通過施加一定電壓，測量流經涂層表面的微小電流，從而計算出絕緣電阻值。該值越高，表明涂層的絕緣性能越好。

三、測試方法與設備

硅鋼片涂層絕緣電阻測量儀是專為此類測試設計的精密儀器，它能夠按對電工鋼板（帶）的層間電阻和涂層附著力進行測試。測試儀通常包含十個固定面積的金屬觸點，這些觸點在規定的電壓和壓力下壓在涂層表面，通過監測流經觸點的電流來評估涂層的有效性。測試過程中，觸點間的電壓被穩定控制在500mV±2.5mV，電流測量范圍則在0-1A內。這種多點測試并計算平均值的方式，可以更準確地反映涂層的整體絕緣性能。

圖3-1 測試電路圖

CX-500M硅鋼片絕緣電阻測量儀是可自動測量電工鋼片 ( 帶 ) 涂層絕緣電阻系數的層間電阻測量儀，嚴格按照GBT 2522-2017 國家標準測試，使用富蘭克林測試方法測試，設備由穩壓電源單元 、 精密電流測量單元、控制處理單元、測試臺體 ( 配有 10 根觸頭及金屬桿、鉆頭、電動壓力控制單元) 等主要功能部件組成。用戶只需輸入測試條件、記錄參數和放置樣品即可自動完成測試。設備可選配樣品位置自動切換選件，可設置2-10次自動位置切換。

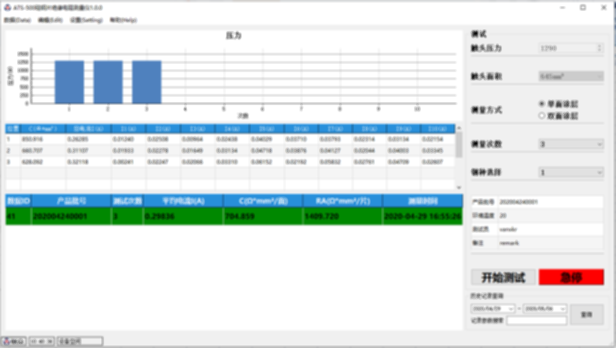

圖3-2 CX-500M上位機測試結果效果圖

四、結論

硅鋼片絕緣電阻測試不僅是產品質量控制的關鍵環節，也是維護電力設備高效、安全運行的基礎。通過科學合理的測試方法和嚴謹?shù)牟僮髁鞒?，可以有效監控涂層性能，及時發現并解決潛在問題，從而提升電氣設備的整體效能和使用壽命。隨著技術的進步和行業標準的不斷完善，絕緣電阻測試的精確度和效率也將持續提升，為推動電力行業的綠色發展貢獻力量。

聯眾磁學自研相關產品： CX-500M硅鋼片絕緣電阻測量儀
