磁場發生裝置一般由勵磁電源、磁化裝置組成，通過勵磁電源對磁化裝置勵磁，可用于產生直流磁場、交變磁場、脈沖磁場等各類型磁場。常見磁化裝置包括線圈類（螺線管、亥姆霍茲線圈等，弱磁場）、電磁鐵（強磁場）等，下面就亥姆霍茲線圈做簡要介紹。
亥姆霍茲線圈，以其發明者德國物理學家赫爾曼·馮·亥姆霍茲命名，是一種在科學研究和工程應用中廣泛使用的電磁裝置，專門設計用于產生均勻的磁場環境。這一獨特的裝置由兩個相同的圓形線圈構成，如圖1，這兩個線圈被安置在同一軸線上，彼此平行且保持一定距離。當兩個線圈中通過相同方向的電流時，它們共同產生的磁場在兩線圈中心連線的中點附近會形成一個高度均勻的磁場區域，如圖2。為了獲得最佳的磁場均勻性，理論上來講，線圈之間的距離應該設定為等于線圈的半徑，如圖3。

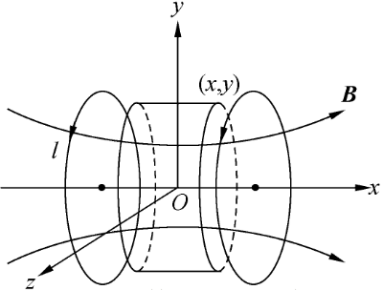

圖1

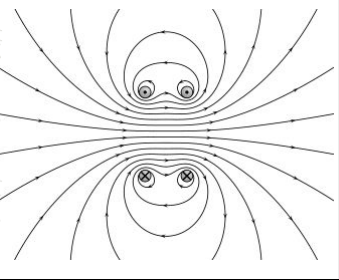

圖2
圖3
亥姆霍茲線圈的一個顯著特點是其開放式的結構，如圖4（三維方形亥姆霍茲線圈），這使得實驗者能夠方便地將樣品或檢測設備置于線圈內部，而不會受到線圈本身物理結構的阻礙。這種設計對于需要在特定磁場環境下進行觀察或測量的實驗尤為重要，比如在生物磁場研究、材料的磁性測試、電子學實驗、甚至是醫學領域的核磁共振成像技術中都有應用。
圖4 三維方形亥姆霍茲線圈
在實際應用中，亥姆霍茲線圈的電流可以通過外部電源精確控制，如圖5，從而調節產生的磁場強度。由于磁場強度與通過線圈的電流成正比，這種關系的線性度非常高，使得亥姆霍茲線圈成為一種精確可調的磁場源。此外，根據需要，亥姆霍茲線圈還可以設計成一維、二維或三維的配置，分別用于生成單軸、平面或立體的均勻磁場，滿足不同實驗條件的要求。湖南省聯眾磁學儀器有限公司可定制各種規格類型的亥姆霍茲線圈，及磁場發生測量系統，如圖5。

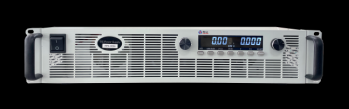

圖5 精密恒流電源
圖5 MFGMS-3D三維磁場發生測量系統
在科學研究和教育領域，亥姆霍茲線圈常用于演示電磁學原理，進行磁場測量校準，以及探索物質在磁場中的行為。例如，在磁性材料的研究中，通過亥姆霍茲線圈可以測量材料的磁化特性，如剩磁和矯頑力。在醫療設備的開發和維護中，它也被用來測試和校準磁共振成像設備的磁場均勻性，確保圖像質量的準確性。
綜上所述，亥姆霍茲線圈憑借其產生的均勻磁場特性、開放的實驗平臺設計以及易于調控的電流-磁場關系，成為了多個科學與工程領域不可或缺的工具，不僅促進了基礎科學研究的進步，也為技術發展和創新提供了重要支撐。
聯眾磁學自研相關產品： MFGMS-3D三維磁場發生測量系統
