MPT-1M50A直流偏置特性測量

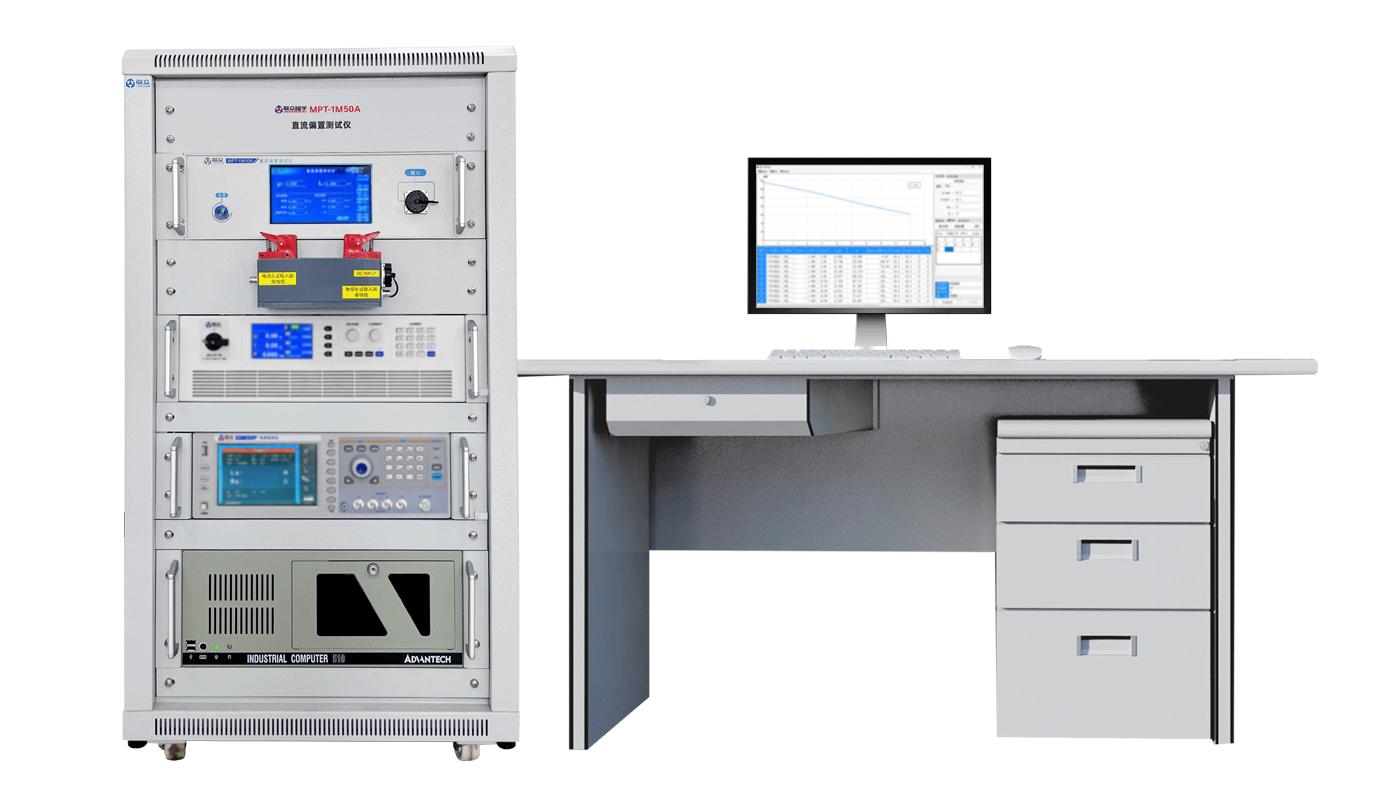

◆ 簡介
MPT-1M50A直流偏置特性測量儀可自動測量各種軟磁磁芯隨頻率變化的有效磁導率和直流偏磁下直流偏置特性?？稍O(shè)定頻率范圍40-1MHZ，并掃描相應的頻率-磁導率（F-u）曲線?？稍O(shè)定偏置電流0-50A，并掃描得到相應的直流偏置磁場強度-磁導率（Hdc-u）曲線和直流偏置磁場強度-電感（Hdc-L）曲線。
◆ 測試項目
|

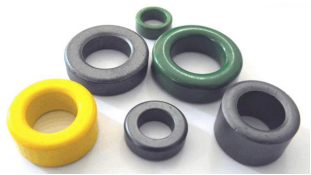

| 1、磁芯測量 ? 測試樣品形狀 直接在樣品上繞制線圈測量環形、矩形、EE形和EI形等閉路樣品。 ? 測試樣品種類 可測試鐵硅鋁、鐵鋁、非晶/納米晶、硅鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料。 ? 測試參數 頻率-有效磁導率（F-Ue）曲線，直流偏置磁場-有效磁導率（Hdc-Ue）曲線。 |
|
| 2、單繞組電感測量 可直接測量光伏儲能電感和貼片電感等磁性器件直流偏置特性，測試直流偏置磁場-電感（Hdc-L）曲線。 |
|
◆ 技術參數
1.使用環境
參數 | 技術指標 |
輸入電源 | 單相220V，50Hz |
使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH |
外磁場干擾 | 應絕對避免 |
熱平衡時間 | 10分鐘 |
2．硬件參數
2.1.電感測試儀
參數 | 技術指標 |
基本測量準確度 | 0.05% |
AC信號電平 | 5mv-2v（電壓），50uA-100mA（電流）； |
測試頻率 | 40-1MHZ，頻率分辨率0.1H |
2.2.直流偏置電源
參數 | 技術指標 |
最大偏置電流 | 50A |
最大偏置電壓 | 30V |
偏置電流精度 | 0.5% |
偏置隔離頻率范圍 | 40-1MHZ |
參數 | 技術指標 |
最大隔離電流 | 50A |
隔離頻率范圍 | 40-1MHZ |
◆ 測試軟件
?可選擇設定頻率，變化直流偏置電流/磁場、設定偏置電流/磁場，變化頻率等多種模式；
?支持輸入磁環尺寸參數計算磁芯有效參數，或直接輸入磁芯有效參數；
?支持導出電感/有效磁導率-偏置電流/磁場測試曲線，可導出原始數據；
?具有雙繞組測試功能，直流偏置可使用獨立繞組加載。
